圆形逆流式冷却塔参数表

作者:hengke来源:河北环保科技有限公司时间:2020-12-02 08:27访问量:
描述:圆形逆流式冷却塔适合中小型水量、多水源分散布置的循环冷却水系统使用,布置十分灵活方便。小型冷却塔采用旋转式布水系统,结构简单、布水均匀,进一步提高冷却塔热力性能,大型冷却塔采用固定布水系统,进一步提高塔体的稳定性能;
逆流冷却塔主要参数表

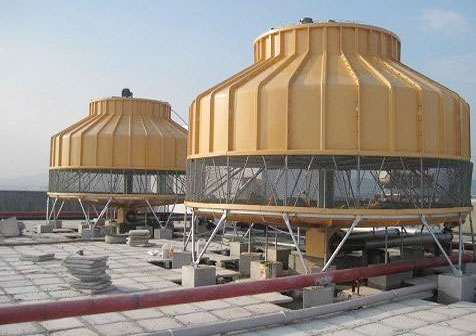

圆形逆流式冷却塔参数表

适合中小型水量、多水源分散布置的循环冷却水系统使用,布置十分灵活方便。

 说明:

      1、标准设计工况:干球温度31.5℃,湿球温度28℃,大气压力99400Pa,进水温度42℃,出水温度32℃;

      2、层叠式高效圆塔专用填料的选用,使该类冷却塔达到结构紧凑,占地面积小、布置灵活方便的设计目的;

      3、采用机翼型空腹结构大直径、大面积、低转速、低动压玻璃钢风机叶片,使用该类冷却塔具有节能、低噪的显著特点;

      4、超低噪声冷却塔于进出风口及淋雨区设置高效降噪装置,使同级别冷却塔有效降噪达5dB(A);

      5、大量高强FRP结构件在该类冷却塔上的应用使其具有防腐性能优良,使用寿命长的明显优点;

      6、小型冷却塔采用旋转式布水系统,结构简单、布水均匀,进一步提高冷却塔热力性能,大型冷却塔采用固定布水系统,进一步提高塔体的稳定性能;

      7、旋转式布水系统设置挡水板装置,固定式布水系统设置收水器装置,使冷却塔的飘水损失降至0.01%以内;

      8、圆塔结构本身赋予其良好的抗风压性能,特别适用于沿海台风地区使用,该类冷却塔设计抗风能力达0.75KN/m2;

      9、体积小、重量轻、结构简单,安装维护极为简捷方便;

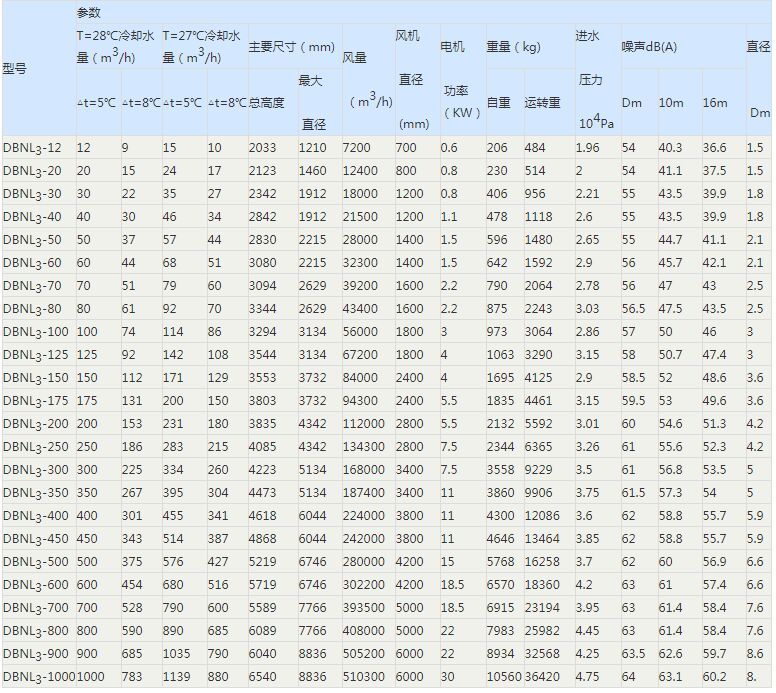

DBNL3系列低噪声型逆流冷却塔主要参数表

DBNL3系列低噪声型逆流冷却塔主要参数表

说明:

1、噪声为标准点Dm测定值,即距塔壁直径远,距基础1.5米高(当塔径小于1.5米时取    Dm=1.5米)。

2、本系列标准设计工况为湿球温度T=28℃,进水温度t1=37℃,出水温度t2=32℃,即水温降△t=5℃,逼近度t2-T=4℃。

3、本表中列出T=28℃时,△t=5℃及8℃,t2=32℃和T=27℃,△t=5℃及8℃,t2=32℃的冷却水量供选用时参考,其它参数的冷却水量请查热力性能曲线。

4、进水压力指接管点处水压1Kgf/cm2=9.8×104Pa,因此本系列水压在0.2~0.49Kgf/cm2之间。

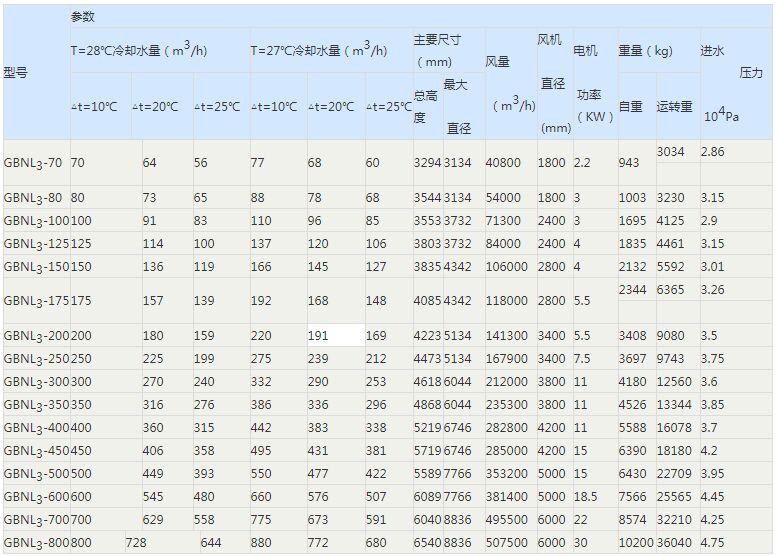

 GBNL3系列工业型逆流冷却塔主要参数表

GBNL3系列工业型逆流冷却塔主要参数表

说明: 1、使用行星齿轮减速器时标准点<72dB(A),使用动力带减速器时标准点噪声值与等直径低噪声型冷却塔相同。 2、本表中所列出的湿球温度T=28℃及T=27℃的冷却水量,其工况如下:当水温降△t=10℃时,其进水温度t=43℃,出水温度t2=33℃。当水温降△t=20℃及25℃时,其进水温度t1分别为60及55℃,出水温度t2=35℃。 3、进水压力指接管点处水压1Kgf/cm2=9.8×104Pa,本系列塔水压在0.3~0.5Kgf/cm2之间。
