横流闭式冷却塔工作原理
WT系列闭式横流冷却塔由上下两个箱体组成,上箱体左面为换热填料,右面为风机引风通道,下箱体左面为换热盘管,右面为检修通道及风机引风通道,运行时工作流体(水、油或其他液体)在下箱盘管中流到,盘管外壁被流经换热填料降温过的喷淋水包裹从而形成水膜,流体的热量通过管壁传递为管外的水膜,水膜在风的作用下不断的蒸发潜热带走,风与喷淋水同向流动的形式减少了水垢的形成并强化了换热,经过盘管换热后的喷淋水降落到喷淋水槽里面一供下-才循环使用,经过换热后的湿热空气被风机排入大气,在排出大气的过程中流经脱水器,热空气被带走,里面的水分被脱水器分离出来,降落到水槽以便于下一次循环使用,大大降低了水的消耗,为用户借用用水量。

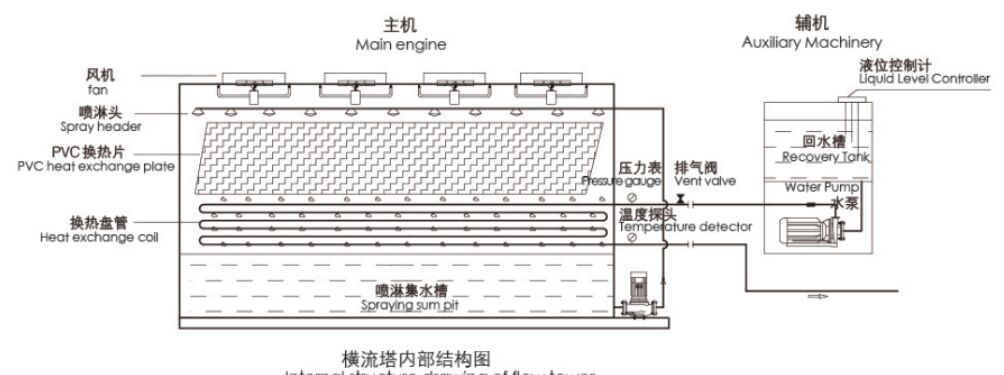

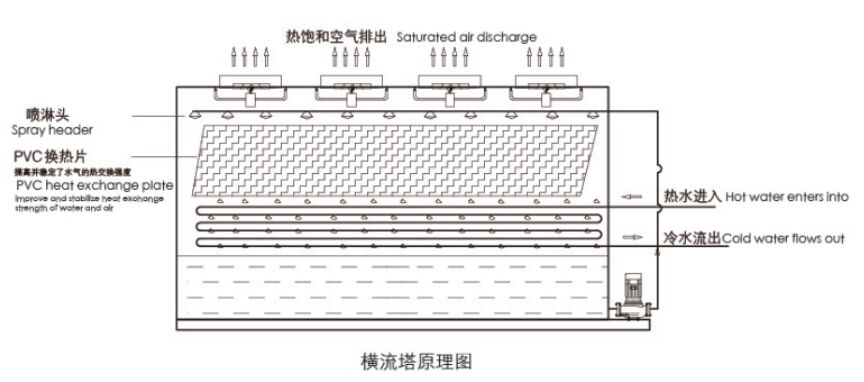

横流闭式冷却塔内部结构图及工作原理图;
产品特点
1、热交换性能卓越
WT系列产品运用了风水同向向二次换热的盘管与填料相结合的技术,有效避免了盘管外壁的干点和结构的形成,实现了高效换热,喷淋水经喷淋泵和布水器的布水先经过填料冷却之后再喷洒在盘管外壁,喷淋水温在喷洒在盘管外壁之前已经讲过一次降温,低温的水不容易在盘管外壁形成水垢。
2、检修方便
采用人性化的塔体架构设计,设备设有专门的人员检修通道,检修人员可实现无停机状态下的检修,整体塔体外板无一次焊接,全部采用高强度螺栓对接,方便检修人员拆卸。
3、运行成本低
由于产品独特的结构形式,具有高效换热性能,冷却温度低,节水,节电,低噪音和维修维护成本低。
4、占地面积少,基建投资少
WT产品集换热器、循环水泵、冷却塔及相关管路为一体,结构紧凑,占地面积小,基础设施投资少。
5、故障率低
WT系列产品所使用的风机和喷淋泵均采用优质轴承,除此无其他磨损运转部件,风机采用直连式结构,无皮带结构带来的传动损失,噪音低故障率少,维护和维修成本低。
